Descriere
• Carcasă din aluminiu turnat sub presiune, netedă, fără striaţii, vopsită în câmp electrostatic.
• Sistem de montare cu ștuţ integrat din aluminiu turnat sub presiune , pentru montare stâlp sau în consolă, indexabil 0-15°, cu pas de 5°: -15°, -10°,- 5°, 0°, 5°, 10°, 15°;
• Difuzor transparent, din sticlă plană, securizată, tratată termic, care se dezintegrează în bucăţi la spargere. Grosime de 5 mm pentru varianta standard. Sticla e fixată cu șuruburi. Montaj cu ramă de protecţie;
• Sistemul optic:

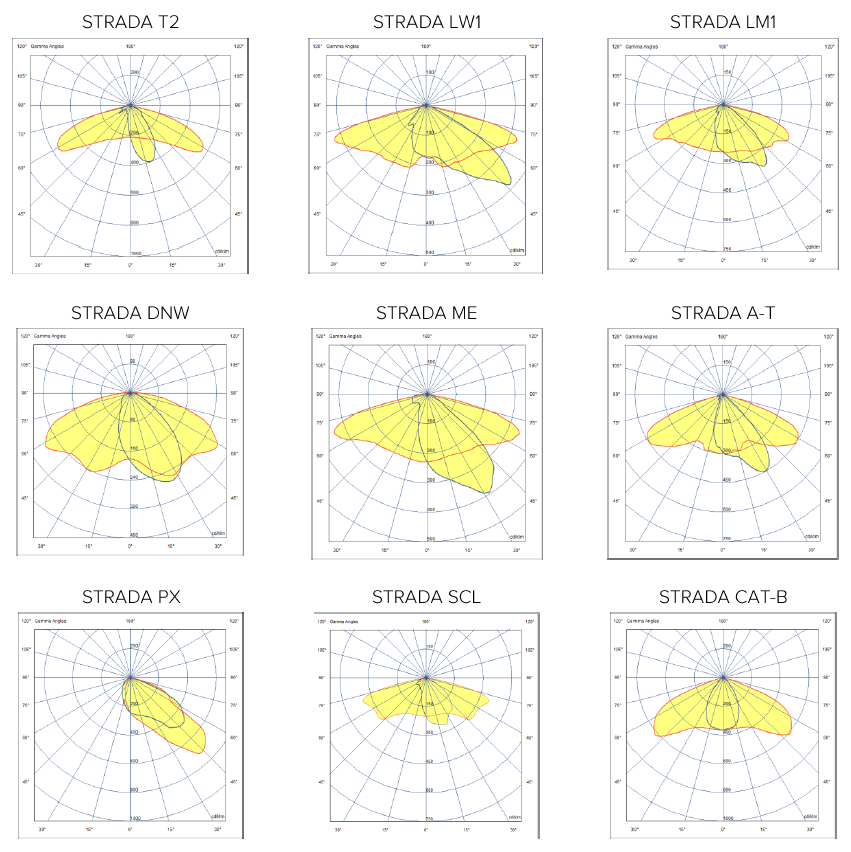

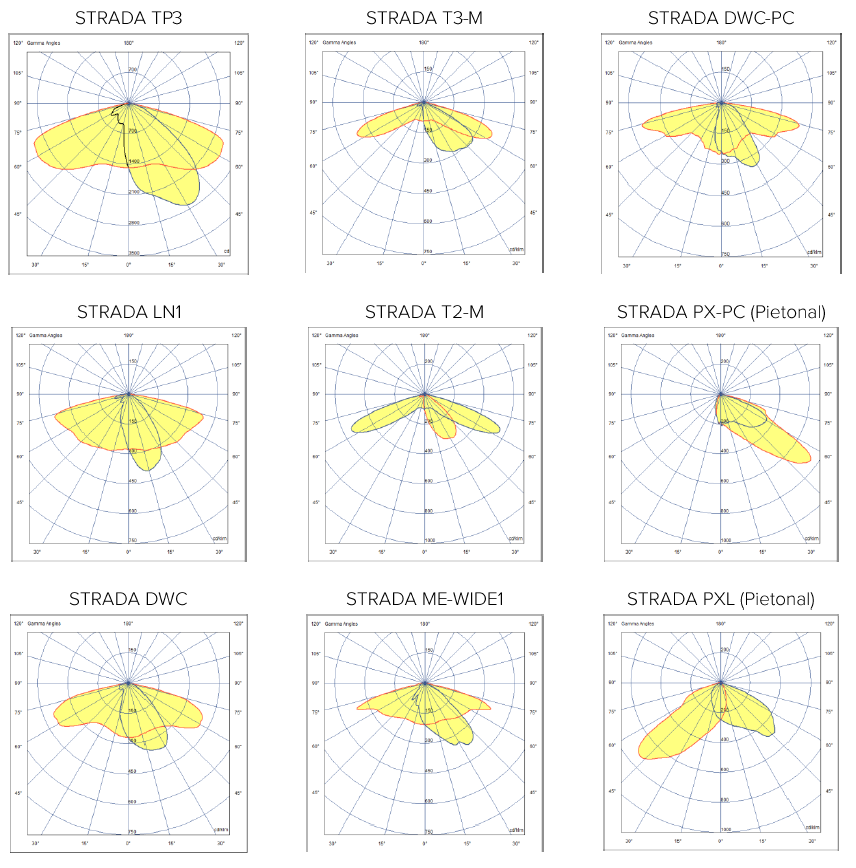

o conceput pentru a îndeplini cerinţele standardului SR EN 13201 pentru iluminat stradal; cuprinde LED-uri de putere cu sistemul de orientare a fluxului luminos din PMMA, cu distribuţie asimetrică, aceeași pentru fiecare LED , specializată pentru iluminatul rutier sau spaţii largi, căi de circulaţie pietonale, intersecţii, treceri de pietoni în funcţie de variantă;
o Distribuţia luminoasă nu va fi influenţată de apariţia unor defecte asupra unor LED-uri fiind completă pentru fiecare LED;
o Produse echipate cu minim 16 de leduri pentru a preîntâmpina pierderea a mai mult de 10%din fluxul luminos emis de aparatul de iluminat în cazul în care un LED se va deteriora;
o Fluxul luminos total al aparatului de iluminat este determinat de numărul de LED-uri și/sau de curentul de alimentare a LED-urilor;
o Placa LED e amovibilă, fixată direct pe carcasă, pentru o rezistenţă termică scăzută, carcasa având și rolul de radiator;
• Compartimentul optic este separat de compartimentul aparataj și ambele compartimente se pot deschide ușor, rapid, cu cleme, pentru efectuare de remedieri, pentru operaţii de mentenanţă sau pentru înlocuire aparataje după garanţie;
• Aparataj (driver electronic LED) inclus în produs şi executat în conformitate cu normativele specifice:
o Tensiune de intrare : AC 198-264 Vac , DC 176 – 280 Vdc;
o Compatibil cu tipul de modul LED utilizat;
o D4i – certificat;
o Programabil prin NFC sau prin cablu DALI;
o Sistem pentru menţinerea fluxului luminos constant CLO (Constant Lumen Output);
o Permite comunicarea cu componentele de comandă ale sistemelor de control prin protocol DALI;
o Permite dimming în plajă 1-100%, în trepte de 1%;
o Protectie termica în conformitate cu EN 61347-2-13 C5e;
o Durată de viaţă de 100 000 ore;
o Ajustarea curentului pe ieșire în pași de 1 mA;
o Funcţie îmbunătăţită de ieșire constantă a luminii (ECLO);
o Caracteristici de protecţie (supratemperatură, scurtcircuit, suprasarcină, fără încărcare, protecţie tensiune alimentare, reducere a amplificării supratensiunii);
o Protecţie inteligentă pentru temperatură (ITG);
o Protectie inteligentă impotriva tensiunii (IVG+);
o Managementul temperaturii externe (ETM);
o Alimentare auxiliară 24V, 3W;
o DiiA / Zhaga extensii de conectivitate DT49, DT50, DT51, DT52;
o DeviceKEY împotriva modificării neautorizate a parametrilor;
o Protecţie la supratensiune ridicată: Până la 10 kV asimetric;
o În conformitate cu standardele : EN 55015 EN 61000-3-2 EN 61000-3-3 EN 61000-4-4 EN 61000-4-5 EN 61347-1 EN 61347-2-13 EN 62384 EN 61547 EN 62386-101 (DALI-2) EN 62386-102 (DALI-2) EN 62386-207 (DALI-2), 50172 , EN 60598-2-22;
o Interfaţa de comunicare cu aplicaţii pentru soluţii SMART: ZHAGA – montat in partea superioara a aparatului de iluminat;
• Protecţii:
o Protecţie termică, modul LED echipat cu termistor, NTC(DRIVER);
o Protecţie contra descărcărilor atmosferice în interior suplimentar faţă de led driver (surge protection): L-N, 10,20KV– depinde de versiune;
o Protecţie la scurt-circuit;

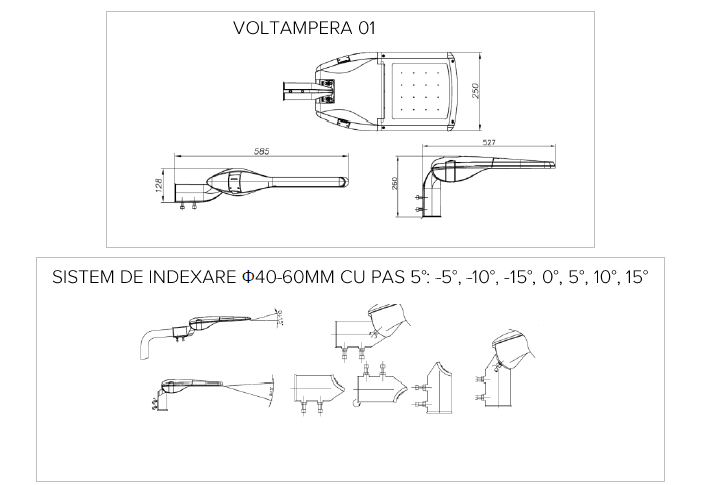

• Sistem de montare pe stâlp:
o cu ștuţ integrat la capătul carcasei, permite montarea într-o consolă, pe o ţeavă (braţ) sau în vârful unui stâlp de Ф48-60 mm;
o este reglabil cu înclinare reglabilă, cu 3 trepte de înclinare de la 5° la 15° (atât în sus, cât și în jos): 0°, 5°, 10°, 15°, atât pentru montarea consolei, cât și pentru montarea în partea de sus a stâlpului, în funcţie de aplicaţie;
o cu ștuţ de indexare 0-90° pentru montaj în consolă sau varf de stâlp cu înclinaţie în intervalul
– 30°…+30°, pe o ţeavă (braţ) sau în vârful unui stâlp de Ф40-76 mm.
Domeniu de utilizare
Iluminatul stradal pentru treceri de pietoni , drumuri principale, locale, secundare, cu clasele de iluminare ME1, ME2, ME3, ME4, ME5, ME6, S1÷S6, conform SR EN 13201. Iluminatul rezidenţial pentru alei, trotuare, parcuri etc.
Sursa de lumină utilizată
- LED-uri de putere cu sistem optic specializat pentru iluminat stradal, pietonal cu surse de lumină: CCT de la 4000K, CRI>70 cu o durata de viaţă prelungită L90B10 >100.000 ore la ta25ºC.
Variante la cerere
• Produsul poate fi echipat cu un difuzor din policarbonat cu clasificare IK10 ;
• Alte culori RAL pentru carcasă la cererea clientului;
• Alte tipuri de distribuţie;
• Pregătit pentru telemanagement și senzori: priză nema, priză zhaga in partea superioara, zhaga+zhaga, nema+zhaga, etc.
• Conector alimentare IP66 (mamă-tată );
• Alte temperaturi de culoare 2200K – 6500K, CRI 70-80;
• Clasa de izolatie II
Avantaje
• Un corp de iluminat modern, cu surse de lumină tip LED;
• Consum redus de energie;
• Durată de viaţă prelungită;
• Prietenos cu mediul înconjurător;
• Ideal pentru înlocuirea corpurilor de iluminat stradale cu lămpi fluorescente compacte, cu sodiu, cu halogenuri metalice;
• Costuri reduse de întreţinere;
• Nu sunt necesare intervenţii pentru înlocuirea în exploatare a surselor de lumină;
• Designul modern care se incadrează in orice arhitectură urbană și rurală.
